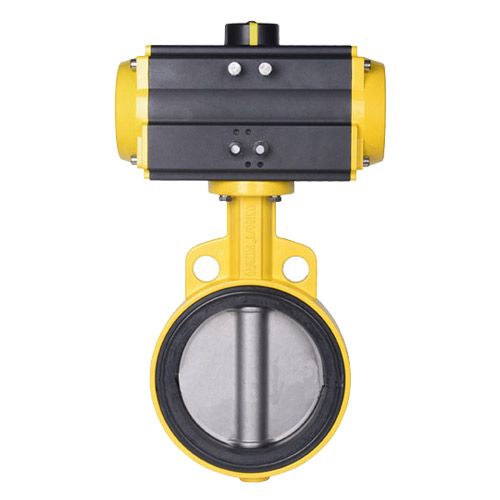

產品名稱：氣動蝶閥
產品國際型號：D671-F16C (氣動對夾式中線型鑄鋼蝶閥) 密封材料：四氟
產品雷曼森型號：
產品規格：執行器由鋁合金板塊打造，做了二次精細拋光處理，減小電磁干擾，氣缸摩擦系數小，可以有效的延長閥門的壽命。橡膠閥座含膠率高達50%，密封性好，反復啟閉無泄漏，閥體結構簡單，活塞味齒條式結構，嚙合精確傳動平穩，輸出扭矩恒定。體積小重量輕，安全穩定，操作靈巧便于安裝，維修更加便捷。閥體由鑄鐵材料鍛造，抗氧化耐磨損，能夠很好地延長閥門的使用壽命。
| 產品名稱 | 氣動蝶閥 |
| 產品結構形式 | 垂直板式 |
| 驅動方式 | 氣動 |
| 產品材質 | 鑄鐵 |
| 連接方式 | 對夾式 |
| 標準 | 國標 |
| 用途 | 開關 |
| 連接通道 | 二通 |
| 公稱壓力 | 1.6MPa |

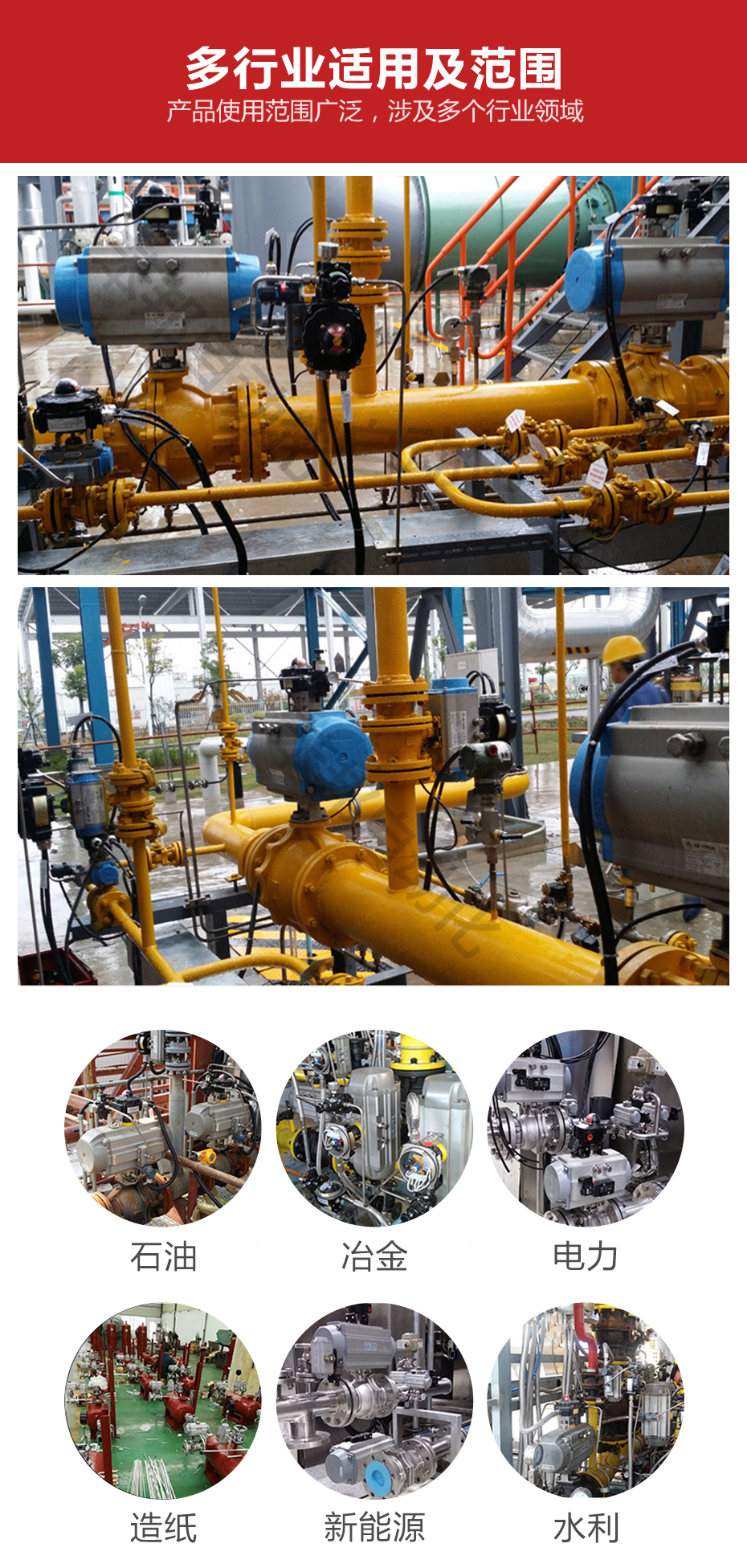

| 適用介質 | 水，蒸汽，油品氧氣天然氣等氣體液體半流體 |
| 公稱通徑DN | L | L1 | L2 | H | D | N-D |
|---|---|---|---|---|---|---|
| 50 | 42 | 141/159 | 71/83 | 269/281 | 120 | 4-23 |
| 65 | 44.7 | 159/211 | 83/95 | 283/303 | 136.2 | 4-26.5 |
| 80 | 45.2 | 159/248 | 83/107 | 289/309 | 160 | 8-18 |
| 100 | 52.1 | 211/269 | 95/123 | 320/338 | 185 | 4-24.5 |
| 150 | 55.8 | 269/345 | 123/152 | 380/405 | 238 | 4-25 |
| 200 | 60.6 | 345/409 | 152/172 | 435/477 | 295 | 4-25 |
| 250 | 65.6 | 409/438 | 172/187 | 509/552 | 357 | 4-29 |
